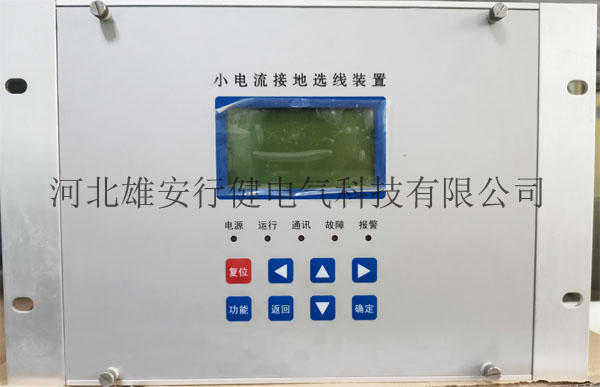

光伏电站小电流接地选线装置发生误动作

添加时间:2021-03-11 15:26:19   浏览次数: 次    【 】   打印   关闭窗口

       35KV电压等级小电流接地系统的光伏电站中性点大都采用的是非直接接地方式,中性点经消弧线圈接地系统应配置小电流接地选线装置实现跳闸切除汇集线单相接地故障。

       近日,后台监控系统发生报警信号,消弧线圈控制柜报警,母线电压A相降低,B相和C相升高,小电流接地选线装置动作发出跳闸指令。小电流接地选线动作条件为:零序电压达到30V判断为接地,当线路的零序电流二次值达到20mA就动作跳闸。工作人员通过查看故障录波图形确认当时零序电流达到20mA。

       现场组织工作人员测量电缆及所带箱变、箱变电缆绝缘正常、交流耐压试验正常,没有发现接地故障点。并检查一次设备都正常,并没有发现接地故障点,根据故障录波图形分析确定电线路跳闸是小电流接地选线装置误动作。

       后来经过调查联系得知,接在同一个变电站的另外一个用户发生单相接地后,零序电压和零序电流满足动作条件后,导致小电流接地选线装置误动作。这种装置只要满足零序电压和零序电流动作条件后就发出跳闸指令。存在发生误动作的安全隐患。

小电流接地选线
