二次微机消谐装置的功能特点

添加时间:2021-04-22 14:59:08   浏览次数: 次    【 】   打印   关闭窗口

       微机消谐装置安装在电压互感器开口三角处,微机消谐装置可以区分接地、过电压及谐振情况。

       当电力系统发生接地故障时,系统相电压升高,加在电压互感器线圈两端的电压升高,铁芯出现磁饱和现象,感抗发生变化,电压互感器的感抗和线路的对地容抗匹配时就会产生铁磁谐振,造成系统过电压和电压互感器中的过电流。激发此现象的条件有很多种,例如投入和断开空载母线,带负载突然合闸、单相接地突然消失、外界对系统的干扰以及设备运行产生的谐波污染等,都有可能激发铁磁谐振。电网通常采用的措施是安装智能微机消谐装置

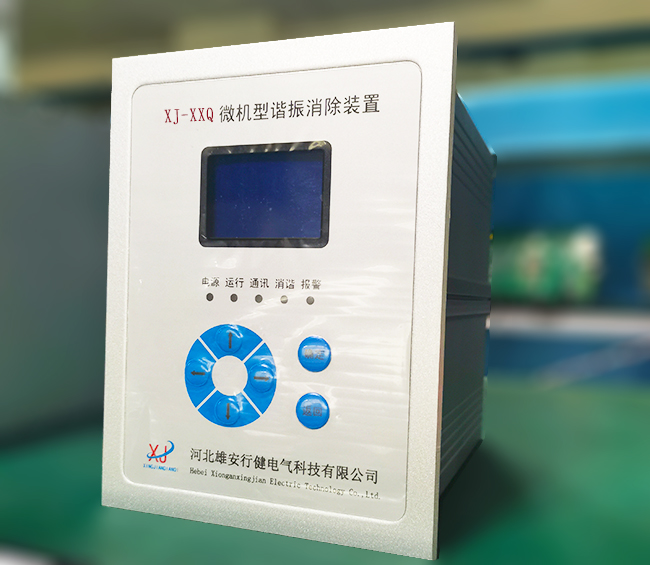

微机型谐振消除装置

       根据微机消谐装置的作用主要消谐频率有17HZ、25HZ、50HZ、150HZ,在直流或者交流电情况下,各种情况都适用。故障输出信号都是无源接点。正常工作情况下,PT开口三角处零序电压小于30V,装置内的大功率消谐元件处于阻断状态,对系统运行不产生影响。当PT开口三角电压大于30V时,系统出现故障,微机消谐开始对此信号进行数据采集,通过电路对信号进行数字测量、滤波、放大等数字信号处理技术,然后对检测到的数据进行分析、计算得出故障类型。
