你知道微机消谐装置吗

添加时间:2021-09-22 15:38:04   浏览次数: 次    【 】   打印   关闭窗口

       在中性点不接地系统中,PT铁磁谐振与单相接地故障均表现为零序电压升高。现在智能微机消谐主要通过检测零序电压的频率来辨识分频谐振与高频谐振,然而,由于基频谐振表现地与单相接地极为相似,微机消谐装置很难区分。所以需要具有单相接地告警、过电压报警、PT断线告警的功能,严格控制微机消谐装置对开口电压跟踪的响应时间。

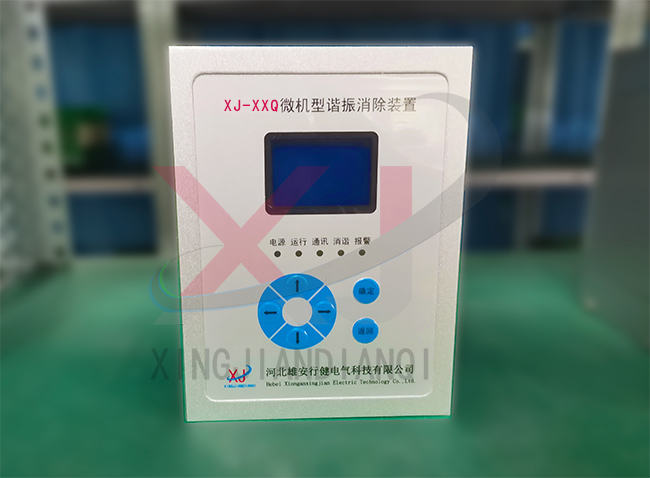

智能微机消谐装置

       微机消谐装置的控制部分实现对开口三角电压电流监测、控制的功能,工作期间持续对互感器三角绕组开口侧电压进行监测,比较和判断CPU采集数据。正常运行或者发生单相接地时,二次消谐不动作,一旦判断电网发生谐振过电压,就会使正反并联在开口三角两端的两只晶闸管交替过零触发导通,限制和阻尼铁磁谐振。必要时可以重复消除谐振。系统检测故障后,分别给出显示和报警并记录、贮存有关故障信息。CPU系统处理完后,返回起始状态,并且继续检测电路中的状态。

       微机消谐通过对PT开口三角电压的采集,对电网谐振时的频率成分进行快速分析,对单相接地、电网谐振准确地判断。如果是谐振,计算机发出指令使消谐电路投入,实现快速消谐,经过实际运行证明该装置对各种高频、低频、工频、倍频谐振均判断准确,动作迅速,较完善的解决了电力系统中电网的谐振过电压问题,并能够存储记录谐振的次数及谐振频率。
