电弧光保护系统的组成

添加时间:2021-12-31 14:48:17   浏览次数: 次    【 】   打印   关闭窗口

       采用中压母线保护切除故障以限制故障电弧的持续时间,从根本上限制故障电弧,消除其各种效应对设备和人员的危害。如果中低压母线保护能在开关柜耐受燃弧时间以内切除故障的话,将限制弧光故障对开关设备的损坏,从另一方面看,限制开关设备的损坏,就是阻断了故障发展的可能性,从而可避免主变压器长时间遭受短路电流的冲击而损坏,这也是目前迫切需要的有效限制弧光短路故障损坏开关设备及变压器的防护措施。

       电弧光保护系统采用检测弧光和过流双判据原理,具有原理简单、动作可靠迅速、对变电站一次设备无特殊要求,适用于各种运行方式、且在各种运行方式下保护不需要切换等优点,是目前发电厂、变电站、工业及商业配电系统380v~35Kv中低压母线保护理想的解决方案。

电弧光保护

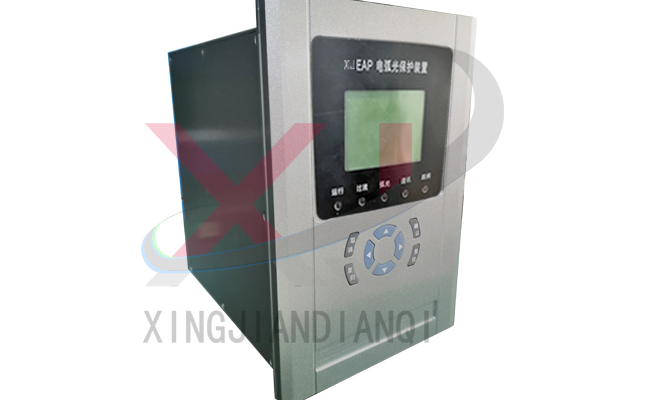

       电弧光保护装置有主控单元、弧光采集器、弧光传感器组成,主控单元通过检测短路电流和来自弧光传感器的动作信息,并对收集的数据进行处理、判断,发出跳闸信号以切除故障。

       弧光采集器收集来自弧光传感器的动作信息并传送给主控单元,在主控单元上显示辅助单元和弧光传感器的地址编号,有利于及时检修和排除故障。

       弧光传感器安装在开关柜各间隔室中,可实现对由简单到各种复杂接线中、低压开关柜提供有选择性的保护。弧光传感器作为光感应元件,将检测在发生弧光故障时突然增加的光强,并将光信号转换成电流信号传送给弧光采集器。
