小电流接地选线装置模拟接地调试方法

添加时间:2020-09-17 13:40:40   浏览次数: 次    【 】   打印   关闭窗口

       小电流接地选线装置适用于3KV-66KV中性点不接地或中性点经消弧线圈接地系统的单相接地选线,用于变电站、发电厂、水电站及化工、冶金等厂矿企业馈线较多的供电系统,能够指示出发生单相接地时的故障线路,便于现场运行值班人员及时准确地处理。

       在接地故障发生时,非故障相电压升高,危害电网绝缘,正常情况下,非故障相电压升高1.732倍,接地点间歇拉电弧,线路电容反复充放电,电压升高可达3.5倍,由这种故障引起的相电压升高对系统的绝缘性能构成很大的威胁,且接地电弧长期存在,可能烧坏接地点绝缘,造成相间短路故障。为保证小电流接地选线在接地故障发生时能够正确的告警及动作,因此在投运之前,需要对该装置全方位的进行测试。而在保证小电流接地选线装置正常工作的情况下,必须做系统模拟接地调试。

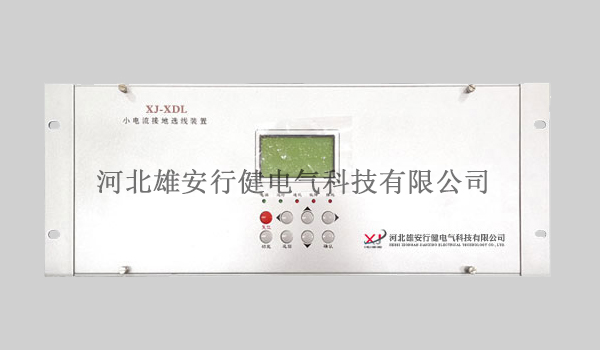

小电流接地选线

       模拟接地调试方法:接线时须注意保持零序电压、电流的同名端一致性。

  1. 零序电压:调压器或标准源输出作为装置零序电压输入,电压值大于装置零序电压设置的启动值。
  2. 零序电流:用升流器在电流互感器一侧加入电流。
  3. 相位关系:零序电压应超前零序电流一定角度。
  4. 选线方法:采用比幅比相。
