电网系统发生铁磁谐振的危害

添加时间:2020-12-02 16:51:11   浏览次数: 次    【 】   打印   关闭窗口

       在电力系统中,电压互感器非线性电抗所引起的谐振称作电压互感器铁磁谐振。这种谐振不仅会导致电压互感器保险熔断,电压互感器烧坏或者爆炸,而且危及电力系统其他电器。如避雷器爆炸,若绝缘击穿,小电流接地选线装置误动,低周减载装置误动等现象。因此,在发电厂,变电站设计时,对于电压互感器铁磁谐振的消除,已经成为设计中必须考虑的问题了。

       谐振使得小电流系统绝缘监视装置误发接地信号,这是由于电压互感器谐振使中性点电压位移而产生零序电压造成的。基频谐振表现为两相电压升高,一相降低,而且会发生轮换现象。高频谐振表现为三相电压同时升高,而分频谐振也是两相电压同时升高,且会发生轮换现象。

       由于电压互感器长时间发生铁磁谐振,造成三相电压升高时间长,线路避雷器发生爆炸现象也比较普遍,线路的绝缘弱电击穿等现象也时有发生。在发生分频谐振时,由于这一频差现象,造成各相电压发生抖动或者低频摆动。此外,由于频差电流在变压器和互感器漏抗上的压降,也会使相间电压表同样发生抖动或者低频摆动。

       电压互感器发生铁磁谐振时,尤其是分频谐振,电压互感器感抗下降,以及电压互感器过电压,励磁电流急剧增加,甚至达到额定值的百倍以上,致使电压互感器及其保险烧毁。电压互感器发生铁磁谐振,会引起低周减载装置误动,如北京某变电站的电压互感器铁磁谐振引起低周减载误动,使整个变电站七条出线同时跳闸,造成大面积停电。

       所以才会在电力系统中加装微机消谐装置,智能微机消谐使用简单方便,无需维护,能够迅速地消除各种频率的铁磁谐振,准确率高。适用于电压等级66KV以下的中性点不接地或者经消弧线圈接地的小电流供电系统,还可以将相关信息通过通信接口传给上级监控系统。

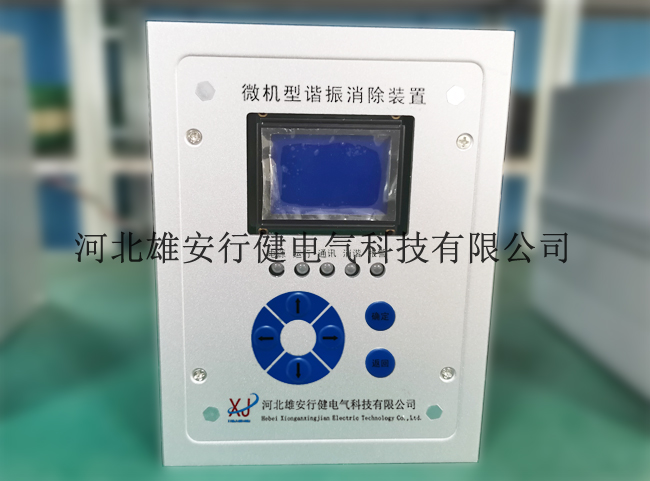

智能微机消谐
